内平衡和外平衡膨胀阀的区别与选择
文章出处：本站责任编辑：admin作者：admin人气：230发表时间：2018-11-01 01:14:10
1、什么是热力膨胀阀？

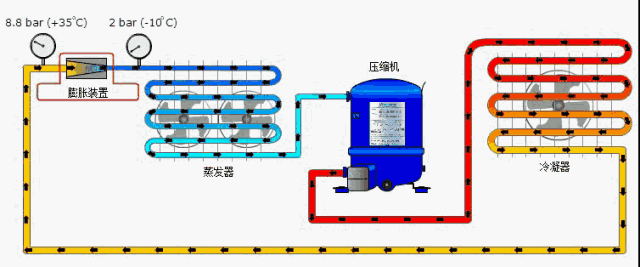

热力膨胀阀是制冷系统的重要自控元件，一般安装于储液筒和蒸发器之间。利用感温包的温度变化作为信号，调节阀开度，改变制冷剂流量，使中温高压的制冷剂通过其节流成为低温低压的湿蒸汽，然后制冷剂在蒸发器中吸收热量达到制冷效果。（来源：制冷快报/制冷百科）
需要注意的是，制冷系统不一定非得用热力膨胀阀，可以采用毛细管或者电子膨胀阀等。
和热力膨胀阀相比，毛细管（节流短管）的有优势在于成本低，可靠性好，主要应用于小型的制冷系统中。
和热力膨胀阀相比，毛细管（节流短管）的有优势在于成本低，可靠性好，主要应用于小型的制冷系统中。

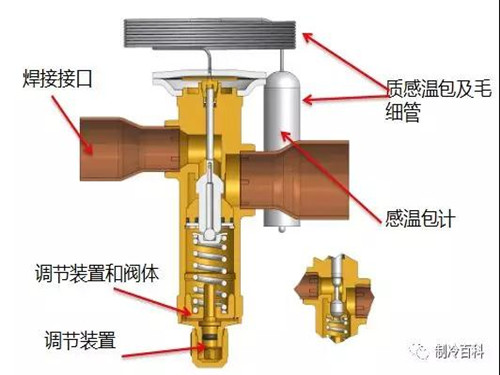

热力膨胀阀阀体结构
和热力膨胀阀相比，电子膨胀阀，使控制更精确，但由于要采用传感器、控制线路板、带步进电机的执行机构，使制造复杂，但是价格会贵很多。
2、热力膨胀阀工作原理是怎样的？
热力膨胀阀固定在蒸发器出口管道上的感温包感应蒸发器出口的过热温度，使感温包内产生压力。

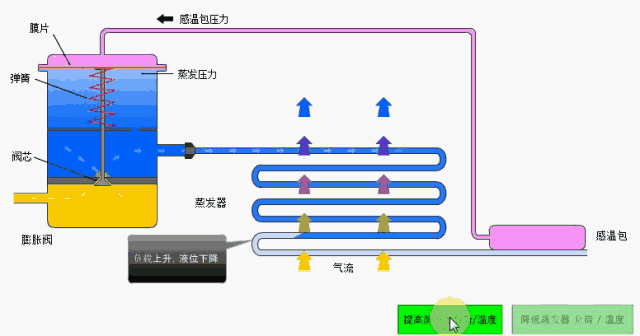

感温包内压力由毛细管传到膜片上部的空间,在压力的作用下膜片以弹性变形的方式把信号传递给顶针(执行机构)，从而调节阀们的开度,控制制冷剂的流量。我们来看一个动图：
3、内/外平衡膨胀阀有什么不一样？
热力式膨胀阀因工作方式不同，可分为内平衡式和外平衡式两种。很多粉丝问制冷百科，内平衡和外平衡式热力膨胀阀有什么不一样？

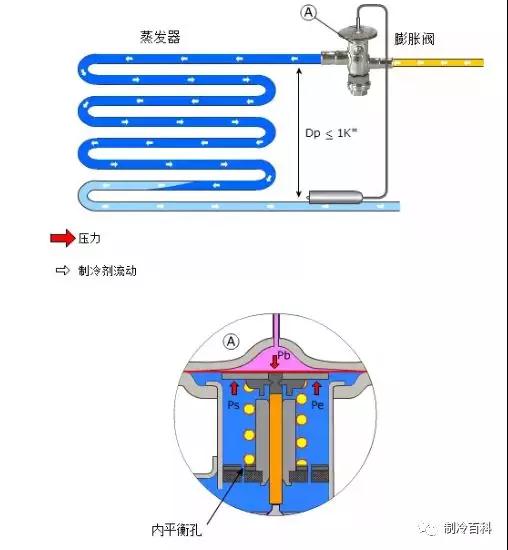

我们先来看下内平衡膨胀阀的结构图：
看清楚上图结构了吗？内平衡式热力膨胀阀（上图）是采集的压力为膨胀阀出口压力。

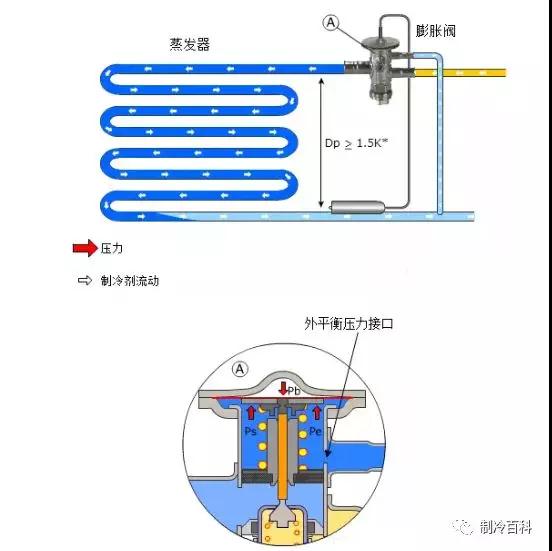

我们再来看看外平衡膨胀阀的结构图：
看清楚了吗？外平衡式热力膨胀阀（上图）是采集的压力为蒸发器出口压力。
4、内/外平衡膨胀阀怎么选择？
内平衡和外平衡式热力膨胀阀怎么选择？今天我们来说说这个问题，这也是本文的重点之一。
外平衡热力膨胀阀：主要用于蒸发压力损失或压力降较大，流动阻力大，蒸发盘管长，温度波动大，节流后蒸发压力比蒸发器出口端压力高出较多的系统。如果此时采用内平衡式膨胀阀，将会导致开阀过热度增大和不能充分发挥蒸发器的传热面积，使制冷效率降低。
外平衡热力膨胀阀优点：比较准确的控制蒸发器的出口过热度，充分的利用蒸发器的换热面积，提高机组能效。
内平衡膨胀阀：主要用于蒸发器的阻力较小，压力损失不大，流动阻力小，蒸发温度波动小，管路短的场合。当蒸发器阻力较大，压力损失较大或具有分液头时，应选用外平衡式膨胀阀。
内平衡热力膨胀阀的优点：不需要连接为平衡管，减少机组安装工艺，减少机组使用过程中故障点，价格较便宜。
5、热力膨胀阀安装有哪些注意事项？
感温包尽可能安装在蒸发器的出口水平回气管上，一般应远离压缩机吸气口1.5m以上，不能置于有积液的管路上。
若蒸发器出口带有气液交换器时，一般将感温包装在蒸发器的出口处，即热交换器之前。并紧贴管壁包扎紧密，接触处应将氧化皮清除干净，露出金属本色。
当回气管直径小于25mm时，感温包可扎在回气管的顶部；当直径大于25mm时，可扎在回气管的下侧45°处，以防管子底部积油等因素，影响感温包的正确感温。
6、热力膨胀阀怎么调试？
热力膨胀阀调试方法（蒸发器出口设温度计或利用吸气压力来校核过热度。）
过热度太小（供液量太大），调节杆按顺时针方向转动，即增大弹簧力，减少阀开度，此时制冷剂流量减少。调节杆螺纹一次转动的圈数不宜过多，每次最多调节四分之一圈，每次调节需要观察10-20分钟，经多次调整，直至满足要求为止。
过热度太小（供液量太大），调节杆按顺时针方向转动，即增大弹簧力，减少阀开度，此时制冷剂流量减少。调节杆螺纹一次转动的圈数不宜过多，每次最多调节四分之一圈，每次调节需要观察10-20分钟，经多次调整，直至满足要求为止。
调节经验：转动调节杆螺纹改变阀的开度，使蒸发器回气管外刚好能结霜或结露。对蒸发温度低于0度的制冷装置，若结霜后用手摸，有一种将手粘住的阴冷的感觉，此时开度适宜；对蒸发温度在0度以上的，则可以视结露情况判断。
