冷库成套设备

◆ 主机选用或半封闭制冷压缩机，质量好、运行可靠；
◆ 采用铜管铝片式的冷凝器或高效管壳式冷凝器，换热效率高，使用寿命长；
  ◆ 采用外转子冷凝风机，噪音小，效率高，外形美观；
◆ 选用国产或进口优质制冷配件，配置齐全，机组运行可靠性好；
◆ 机组配有防水端子接线盒，所有的控制元件接线均接入接线盒，方便用户接线；
  ◆ 产品系列全，适用温度范围广，可广泛配套于保鲜、冷藏、制冰、冷冻水等制冷设备中使用


1） 风冷中高温机组技术参数:

机组型号			XRBF02ZB	XRBF02ZB	XRBF03ZB	XRBF03ZB	XRBF03ZB	XRBF04ZB	XRBF05ZB
压缩机型号			2HES-2	2GES-2	2FES-3	2EES-3	2DES-3	2CES-4	4FES-5
适用温度( ℃)			5℃ ~-5 ℃
制冷剂			R22
电源			380V/3相/50 HZ
冷凝器	风机数量		1	1	1	2	2	2	2
	风机电压（V）		380	380	380	380	380	380	380
	风机功率（W）		180×1	180×1	180×1	140×2	140×2	180×2	180×2
压缩机冷量及功率	蒸发0℃	冷量（W）	4070	4790	5790	6890	8250	10130	11730
		功率（KW）	1.73	1.98	2.46	2.83	3.23	3.99	4.45
	蒸发-5℃	冷量（W）	3290	3890	4700	5520	6610	8140	9400
		功率（KW）	1.62	1.87	2.31	2.61	2.98	3.67	4.12
	蒸发-10℃	冷量（W）	2620	3120	3760	4350	5200	6430	7390
		功率（KW）	1.5	1.75	2.14	2.37	2.72	3.33	3.76
接口	吸气接口（mm）		φ16	φ16	φ16	φ22	φ22	φ22	φ22
	供液接口（mm）		φ10	φ10	φ10	φ12	φ12	φ12	φ12

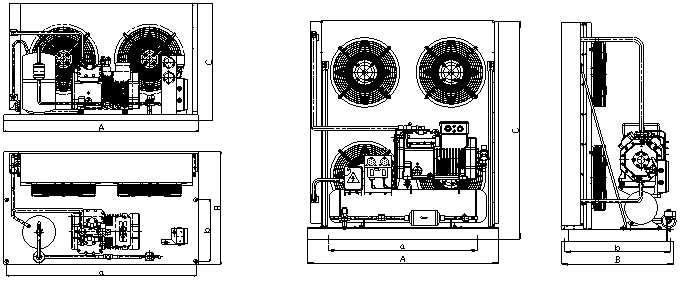

外形尺寸		A (mm)	620	620	620	960	960	1060	1300
		B (mm)	650	650	650	680	680	680	750
		C (mm)	560	560	560	460	510	720	670
安装尺寸（a×b）(mm)			580×350	580×350	580×350	920×380	920×380	1020×380	1260×410



机组型号			XRBF06ZB	XRBF07ZB	XRBF09ZB			XRBF10ZB		XRBF12ZB	XRBF15ZB		XRBF20ZB
压缩机型号			4EES-6	4DES-7	4CES-9			4VES-10		4TES-12	4PES-15		4NES-20
适用温度( ℃)			5℃ ~-5 ℃
制冷剂			R22
电源			380V/3相/50 HZ
冷凝器	风机数量		2	2	2		2		4		4		4
	风机电压		380	380	380		380		380		380		380
	风机功率（W）		180×2	250×2	250×2		250×2		180×4		180×4		180×4
压缩机冷量及功率	蒸发0℃	冷量（W）	14390	17550	21200		23000		27800		33300		38600
		功率（KW）	5.56	6.57	8.06		7.97		9.8		11.23		13.65
	蒸发-5℃	冷量（W）	11550	14110	17050		18720		22600		27000		31300
		功率（KW）	5.12	6.14	7.5		7.43		9.13		10.45		12.6
	蒸发-10℃	冷量（W）	9110	11150	13520		14990		18120		21600		25100
		功率（KW）	4.65	5.65	6.92		6.82		8.39		9.6		11.46
接口	吸气接口（mm）		φ28	φ28	φ28		φ28		φ35		φ35		φ42
	供液接口（mm）		φ12	φ16	φ16		φ16		φ16		φ22		φ22
外形尺寸		A (mm)	1300	1300	1280		1280		1280		1280		1350
		B (mm)	750	750	710		710		710		750		800
		C (mm)	770	870	910		910		1210		1460		1410
安装尺寸（a×b）(mm)			1260×410	1260×410	1000×665		1000×665		1000×665		1000×705		1000×755
机组型号			XRBF25ZB	XRBF30ZB		XRBF35ZB				XRBF40ZB		XRBF50ZB
压缩机型号			4HE-25	4GE-30		6HE-35				6GE-40		6FE-50
适用温度( ℃)			5℃ ~-5 ℃
制冷剂			R22
电源			380V/3相/50 HZ
冷凝器	风机数量		2	2		3				3		3
	风机电压（V）		380	380		380				380		380
	风机功率（W）		800×2	800×2		800×3				800×3		800×3
压缩机冷量及功率	蒸发0℃	冷量（W）	50300	57700		75600				86600		102500
		功率（KW）	17.25	20.4		25.9				30.7		37.9
	蒸发-5℃	冷量（W）	40900	46900		61400				70400		83500
		功率（KW）	16.1	19.04		24.2				28.6		35.5
	蒸发-10℃	冷量（W）	32800	37600		49200				56500		67300
		功率（KW）	14.83	17.57		22.3				26.4		32.8
接口	吸气接口（mm）		φ54	φ54		φ54				φ54		φ54
	供液接口（mm）		φ22	φ22		φ28				φ28		φ28
机组尺寸		A (mm)	1150	1150		1050				1050		1600
		B (mm)	570	570		600				600		610
		C (mm)	860	852		910				910		880
安装尺寸(a×b)			800×525	800×525		800×525				800×555		1000×600
冷凝器尺寸		A (mm)	1755	1755		2555				2555		2555
		B (mm)	1050	1050		1050				1050		1050
		C (mm)	1050	1050		1050				1050		1050

说明：1、冷凝温度为50℃；2、25HP以上机组，冷凝器与机组分开安装。
