冷库成套设备

◆ 主机选用德国GEA半封闭活塞制冷压缩机，该压缩机具有：应用范围广，无需附加冷却；
    吸排气阀片均为舌型、单侧固定、阀片材料为高质量耐冲击弹簧钢，世界公认的可靠性设
    计全系列质量好、运行可靠；高能效比、最小余隙容积、强力节能电机；压缩机可以现场
    换电机；大尺寸曲轴、最佳动平衡、大容积排气腔，有效减振降噪；全系列带油泵强制润滑；
◆ 采用铜管铝片式的冷凝器或高效管壳式冷凝器，换热效率高，使用寿命长；
◆ 采用外转子冷凝风机，噪音小，效率高，外形美观；
◆ 选用国产或进口优质制冷配件，配置齐全，机组运行可靠性好；
◆ 机组配有防水端子接线盒，所有的控制元件接线均接入接线盒，方便用户接线；
◆ 产品系列全，适用温度范围广，可广泛配套于保鲜、冷藏、制冰、冷冻水等制冷设备中使用

风冷中低温机组技术参数:

机组型号				XRBF02DG	XRBF02DG	XRBF03DG	XRBF03DG	XRBF04DG	XRBF05DG
压缩机型号				HG22e/125-4	HG22e/160-4	HG22e/190-4	HG34e/215-4	HG34e/255-4	HG34e/315-4
适用温度( ℃)				-15℃ ~-25 ℃
制冷剂				R22
电源				380V/3相/50 HZ
冷凝器		风机数量		1	1	2	2	2	2
		风机电压（V）		380	380	380	380	380	380
		风机功率（W）		140	180	140×2	140×2	180×2	180×2
压缩机冷量及功率		蒸发-25℃	冷量（KW）	2.66	3.28	3.95	4.5	5.29	6.53
			功率（KW）	1.56	1.93	2.33	2.65	3.11	3.84
		蒸发-30℃	冷量（KW）	1.98	2.45	2.94	3.36	3.95	4.87
			功率（KW）	1.35	1.67	2.02	2.3	2.7	3.33
		蒸发-35℃	冷量（KW）	1.38	1.71	2.04	2.35	2.77	3.41
			功率（KW）	1.15	1.43	1.73	1.97	2.3	2.86
接口		吸气接口（mm）		φ16	φ22	φ22	φ22	φ22	φ28
		供液接口（mm）		φ10	φ10	φ12	φ12	φ12	φ12

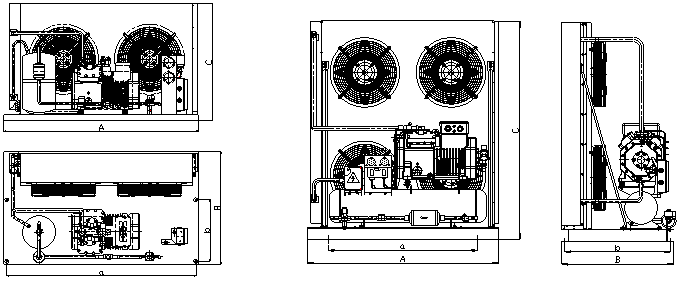

外形尺寸			A (mm)	620	620	960	960	1060	1060
			B (mm)	650	650	680	680	680	680
			C (mm)	510	560	460	510	620	720
安装尺寸（a×b）				580×350	580×350	920×380	920×380	1020×380	1020×380
机组型号				XRBF06DG	XRBF08DG	XRBF10DG	XRBF12DG	XRBF15DG	XRBF20DG
压缩机型号				HG34e/380-4	HG4/465-4	HG4/555-4	HG4/650-4	HG5/830-4	HG5/945-4
适用温度( ℃)				-15℃ ~-25 ℃
制冷剂				R22
电源				380V/3相/50 HZ
冷凝器	风机数量			2	2	2	4	4	4
	风机电压			380	380	380	380	380	380
	风机功率（W）			180×2	250×2	250×2	180×4	180×4	180×4
压缩机冷量及功率	蒸发-25℃		冷量（KW）	7.9	10.2	12.1	14.2	18.1	20.6
			功率（KW）	4.67	5.98	7.12	8.35	10.6	12.1
	蒸发-30℃		冷量（KW）	5.89	7.43	8.74	10.3	13.1	14.9
			功率（KW）	4.05	5.23	6.22	7.3	9.33	10.6
	蒸发-35℃		冷量（KW）	4.12	4.92	5.86	6.87	8.78	9.99
			功率（KW）	3.47	4.39	5.23	6.14	7.84	8.92
接口	吸气接口（mm）			φ28	φ35	φ35	φ35	φ42	φ54
	供液接口（mm）			φ12	φ16	φ16	φ22	φ22	φ22
外形尺寸			A (mm)	1300	1280	1280	1280	1280	1350
			B (mm)	750	710	710	750	800	850
			C (mm)	670	910	910	1210	1460	1410
安装尺寸（a×b）				1260×410	1000×665	1000×665	1000×705	1000×755	1000×805



机组型号			XRBF25DG	XRBF30DG	XRBF40DG	XRBF40DG
压缩机型号			HG6/1240-4	HG6/1410-4	HG7/1860-4	HG7/2110-4
适用温度( ℃)			-15℃ ~-25 ℃
制冷剂			R22
电源			380V/3相/50 HZ
冷凝器	风机数量		4	2	2	3
	风机电压		380	380	380	380
	风机功率（W）		180×4	800×2	800×2	800×3
压缩机冷量及功率	蒸发-25℃	冷量（KW）	26.7	30.4	39.5	89.2
		功率（KW）	15.9	18	25.9	38.7
	蒸发-30℃	冷量（KW）	19.4	22	30.1	34.2
		功率（KW）	13.2	15	23.2	26.5
	蒸发-35℃	冷量（KW）	13	14.8	22	25
		功率（KW）	10.2	11.7	20.8	23.6
接口	吸气接口（mm）		φ54	φ54	φ54	φ54
	供液接口（mm）		φ22	φ22	φ28	φ28
机组尺寸		A (mm)	1350	1150	1050	1450
		B (mm)	850	570	600	700
		C (mm)	1410	1000	1050	1250
安装尺寸（a×b）			1000×805	800×525	800×555	1000×655
冷凝器尺寸		A (mm)	-----	1755	1755	2155
		B (mm)	-----	1050	1050	1050
		C (mm)	-----	1050	1050	1050

说明：1、冷凝温度为45℃；2、30HP以上机组，冷凝器与机组分开安装。
